YDw系列低噪聲離心通風機是一種變轉速的新型節能離心通風機,它由先進的多翼型葉輪,對數螺旋形機殼,可調速的內裝直聯外轉子低嗓聲三相異步電動機,圓弧流線型進風口等部件組成。風機制成雙面進風,結構新穎,體積小,風量大,振動小。電動機能借助三相調壓器進行降壓。實現無極調速,以適應風量變化頻繁的場所,是空調、凈化、冷凍、汽車烤漆房作業中理想的配套產品

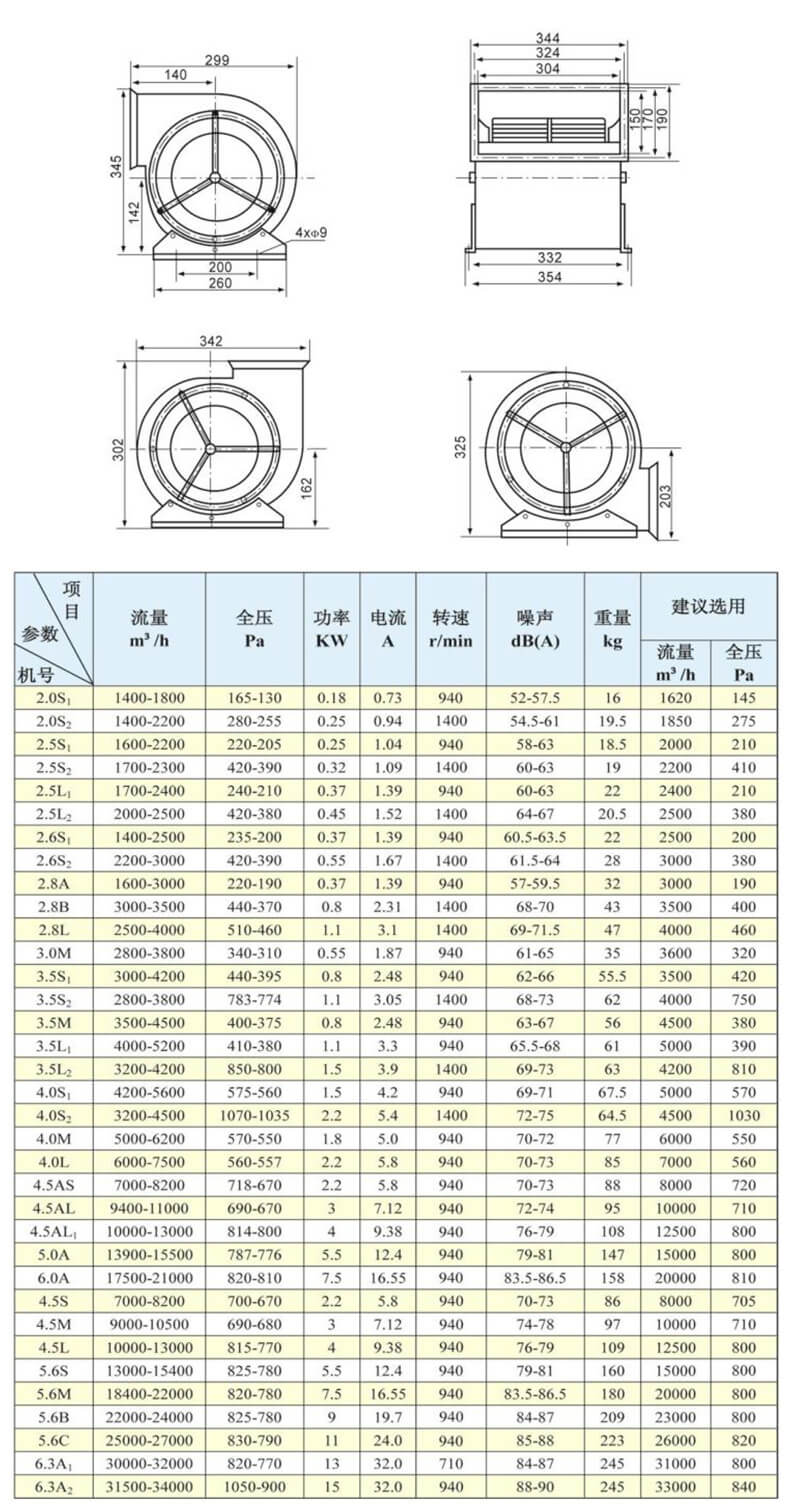

風機結構
YDw系列低噪聲離心通風機主要由機殼、葉輪、進風口、電動機等組成。
1、機殼為整體采用鋼板表面噴塑或鍍鋅鋼板免焊咬口制作,外觀大方。耐熱耐潮,經久耐用成,為保證葉輪精度,葉輪的全部零件均用模具一次沖壓成型,組合后再經靜、動平衡校正,因此葉輪在運轉時震動較小,氣動性能良好,噪聲低,運轉平穩
3、進風口選用鍍鋅板,經模具加工而成,它安裝于風機兩側,其軸向平行的截面為曲線型,氣體流暢、損失少。
4、電動機:采用外轉子低噪聲三相異步動機,葉輪與電機經螺栓連接后成一體,從而減少轉動損失,提高風機的整機效率,能借助三相調壓器或變頻調速器調節風機的轉速,從而達到風機變風量的目的
5、風機可制成“左旋”和“右旋”兩種型式,從電動機的出線端看,葉輪順時針方向旋轉為右旋風機,反之,則稱為左旋風機。風機出口位置可制成0°、90°、180°、270°等多種角度。
用途
1、適用于工廠、賓館、禮堂、醫院等建筑物的室內通風換風,以及各種形式的中yang空調、框式空調機組的配套。特別適用于變風量低噪聲的空調機組。
2、適用于各種凈化設備的配套使用
3、適用于涂裝、除塵、除煙設備的配套
4、適用于各類汽車烤漆房、烘房等通風換氣
用戶須知
1、風機輸送介質為空氣及空氣無腐蝕、不易爆、不含粘性物質的氣體,介質所含的塵土及硬質顆粒物不大于120
2、機外殼應有良好的接地。
3、風機嚴禁全敞開使用。風機配用電動機功率是指在特別情況下,內功率加上電動機容量an全系數而言,并非出風口全開時所需的功率,因此為防止電動機超功率運轉而燒毀,嚴禁風機未加外界任何阻力進行空轉,應在規定電流下動行。否則會導致功率超載而燒毀電動機。
4、為保證風機運行an全動行,安裝時須配備電動機缺相保護裝置。
5、裝卸、運輸、移動風機時嚴禁拉扯電動機電源線,風機各部位不得磕碰和受到硬物擠壓,勿堆放在潮濕有腐蝕性物品的場所
6、風機在運行過程中,發現有異常聲音、劇烈震動等情況應立即停機、切斷電源,查明原因排除故障后方可恢復動行。
7、訂貨時,須說明風機的型號、規格、流量、全壓、轉速、出風口方向及左、右旋。
8、如有特別要求請在訂貨時說明。
